板框压滤机的工作原理是什么?

发布日期: 2021-08-26 17:11:31 作者: 郑州旭朗重工机械有限公司 作者: http://www.zzxlzg.cn
导读: 一、板框压滤机工作原理:   板框压滤机用于固体和液体的分离。与其它固液分离设备相比,压滤机过滤后的泥饼有更高的含固率和优良的分离效果。固液分离的基本原理是:混合液流经过滤介质(滤布),固体停留在滤布上,并逐渐在滤布上堆积形成过滤泥饼。而滤液部分则渗透过滤布,成为不含固体的清液。  ...
一、板框压滤机工作原理:

  板框压滤机用于固体和液体的分离。与其它固液分离设备相比,压滤机过滤后的泥饼有更高的含固率和优良的分离效果。固液分离的基本原理是:混合液流经过滤介质(滤布),固体停留在滤布上,并逐渐在滤布上堆积形成过滤泥饼。而滤液部分则渗透过滤布,成为不含固体的清液。
       随着过滤过程的进行,滤饼过滤开始,泥饼厚度逐渐增加,过滤阻力加大。过滤时间越长,分离效率越高。特殊设计的滤布可截留粒径小于1μm的粒子。压滤机除了优良的分离效果和泥饼高含固率外,还可提供进一步的分离过程:在过滤的过程中可同时结合对过滤泥饼进行有效的洗涤,从而有价值的物质可得到回收并且可以获得高纯度的过滤泥饼。

二、板框式压滤机的结构

板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽,其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔,组装后构成完整的通道,能通入悬浮液、洗涤水和引出滤液。板、框两侧各有把手支托在横梁上,由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室,在滤布上形成滤渣,直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道,集中排出。过滤完毕,可通入清洗涤水洗涤滤渣。洗涤后,有时还通入压缩空气,除去剩余的洗涤液。随后打开压滤机卸除滤渣,清洗滤布,重新压紧板、框,开始下一工作循环。
      板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下,操作压力一般为0.3~0.6MPa,特殊的可达3MPa或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形,滤框的内边长为320~2000mm,框厚为16~80mm,过滤面积为1~1200㎡。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造,采用的是聚丙烯材质滤板。

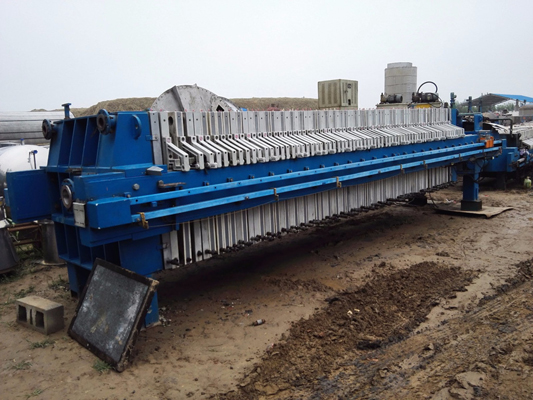

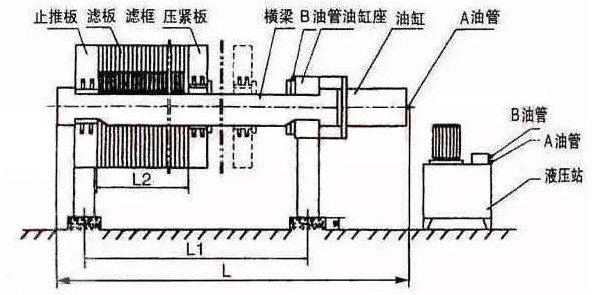

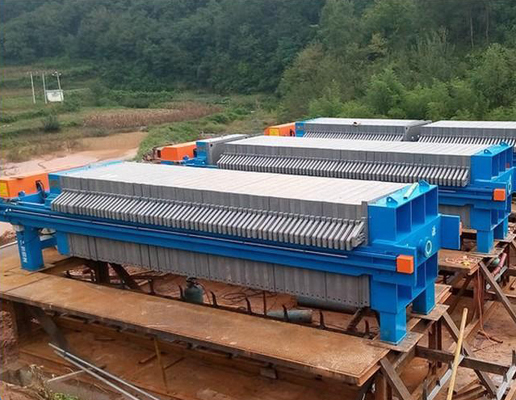

       板框式压滤机主要由止推板(固定滤板)、压紧板(活动滤板)、滤板和滤框、横梁(扁铁架)、过滤介质(滤布或滤纸等)、压紧装置、集液槽等组成,其中过滤介质和集液槽由用户自备,也可由供应商代配。


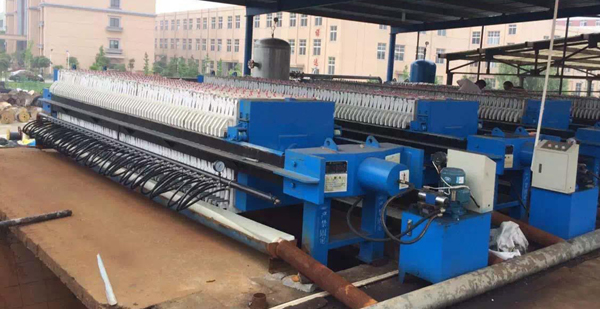

      板框压滤机有手动压紧、机械压紧和液压压紧三种形式。手动压紧是螺旋千斤顶推动压紧板压紧;机械压紧是电动机配H型减速箱,经机架传动部件推动压紧板压紧;液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。两横梁把止推板和压紧装置连在一起构成机架,机架上压紧板与压紧装置连接,在止推板和压紧板之间依次交替排列着滤板和滤框,滤板和滤框之间夹着过滤介质;压紧装置推动压紧板,将所有滤板和滤框压紧在机架中,达到额定压紧力后,即可进行过滤。悬浮液从止推板上的进料孔进入各滤室(滤框与相邻滤板构成滤室),固体颗粒被过滤介质截留在滤室内,滤液则透过介质,由出液孔排出机外。采用的是液压压紧形式。


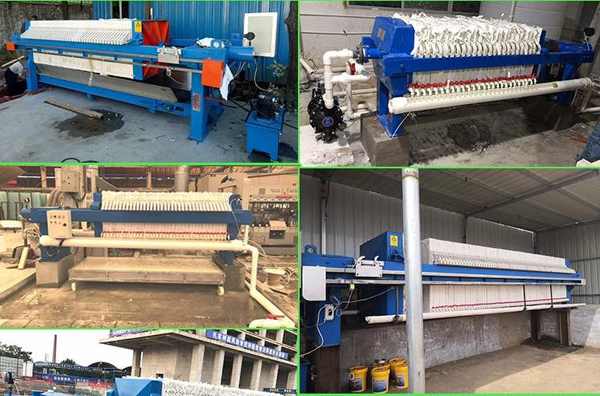

      压滤机的出液有明流和暗流两种形式,滤液从每块滤板的出液孔直接排出机外的称明流式,明流式便于监视每块滤板的过滤情况,发现某滤板滤液不纯,即可关闭该板出液口;若各块滤板的滤液汇合从一条出液管道排出机外的则称暗流式,暗流式用于滤液易挥发或滤液对人体有害的悬浮液的过滤,采用的是暗流。

三、压滤机生产过程中的泄漏分析

压滤机在生产运行过程中,经常会出现清洗完滤板后,板与板之间的泄漏量加大的情况,若滤布、滤板、压紧设施、油压无异常的情况下,一般都是由于操作的原因导致的。在清洗滤布,回收滤饼后,往往习惯利用液压压紧装置压紧所有滤板,当压力达到额定压紧力后,就开始投用压滤机。但是这个自动压紧过程中,滤布与滤板密封面的贴合不好,就会容易导致滤布上有褶皱,压紧后密封面有褶皱,投料后滤板介质泄漏量就会比正常状态大;滤布孔与滤板孔没有对准,也会导致滤液无法正常流通,压降会增大,导致压滤机清洗周期缩短;滤布支撑吊杆脱落或滤布没有系紧脱落,压紧后会直接导致密封失效,泄漏量增大,而滤板将会直接损毁,无法修复。因而,压滤机在清洗后,压紧过程中不应自动压紧操作,而应该手动将每块板恢复到压紧位置,检查每块滤板间无异物脱落、滤布平整无褶皱、滤布孔与滤板孔位置对应,后再启动油泵,利用液压压紧装置将滤板压紧。
